前 言
循環流化床(CFB)鍋爐的優點及大體結構，已有文章作了介紹〔1，2〕，本文主要闡述CFB鍋爐發展中存在的問題，并介紹國內外解決這些問題的具體措施、經驗和注意事項。
CFB鍋爐目前存在的主要問題有：達不到銘牌出力;高溫旋風分離器達不到設計效率;耐火材料脫落引起其它部件堵塞;主床溫度過高，布風板易燒壞;受熱面快速磨損等。
1 解決存在問題的經驗
1.1 返料器存在的問題及其改造

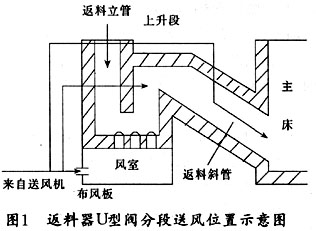

返料器的功能，一是返料，即將分離下來的物料送回主床;二是密封以防止主床煙氣反串入分離器。J型閥是返料器的一種，主要由下降管、上升段、返料斜管、風室和布風板等組成〔3〕(見圖1)。分離器捕集的灰粒經下降管進入布風板，在流化風的作用下經上升段和返料斜管溢流進入燃燒室反應區。
以四川南川縣東勝火電廠的65 t/h CFB鍋爐為例。該廠在運行中返料器的上升段(圖1)常發生沸騰燃燒，造成高溫結焦堵塞，嚴重時甚至停爐。另一問題是當煤的灰分少或負荷減少時，羅茨風機的高壓風穿透下降管柱中的物料，反串進入旋風分離器，破壞了密封和物料的循環。
東勝火電廠對此作了改進(如圖1)。返料風取自空氣預熱器前的一次冷風，并采用分段送風法。部分風作為返料器的鼓泡流化風，另一股風裝在J型閥的上升段出口處，再次增加返回物料的動能;第3股風裝在返料斜管燃燒室入口處，阻止鍋爐內高溫物料和煙氣的反串，且能將返回物料以較高的速度進入燃燒室與爐內物料更強烈地?cái)嚢杌旌?。?，3股風出口處制成扁平型的噴咀，其方向與角度和物料的流向一致，各噴咀的下沿與返料道內壁應保持一定距離，以利于物料能順利進入主床。
改進后，消除了返料器沸騰燃燒結焦堵塞等現象，而且返料量有“自動調節”的功能。負荷增減時，風煤量隨之增減，循環物料亦增減，進入返料器各段的風量風壓亦隨之增減，從而增減了返料量。該廠改進后，從點火升爐到正常運行負荷調節，一次風壓穩定在0.7～11 kPa之間，返料暢通，返回物料與爐中高溫物料的混合度甚高。這對燃燒傳熱有利，完全克服了主床被煙氣物料反串的現象。取消羅茨風機對運行和檢修也有好處。
1.2 布風板存在的問題及解決措施
布風板存在的問題主要是床溫過高和顆粒倒流倒灌。內江電廠410 t/h CFB鍋爐系芬蘭產品，它采用水冷布風板和彎管式風帽解決上述問題。
該爐布風板的冷卻介質與鍋爐蒸發循環系統相連。自然循環系統中后墻下聯箱的部分爐水向水冷布風板管子供水，經布風板管后再向前墻上聯箱流去，上聯箱與汽包聯通。此法有效地防止了布風板過熱變形。
內江電廠CFB鍋爐布風板裝有彎管式風帽。布風板略向后墻傾斜，以利床底大顆粒能向布置在后墻方向的6個排渣孔位移并排出。排出的底渣經底渣冷卻裝置處理后輸送到底渣倉。
1.3 分離器存在的問題和再循環系統的改進
旋風分離器用于CFB鍋爐，主要存在以下問題：保溫材料耐高溫性能和耐磨能力不夠，內襯磨損嚴重;經常出現再燃現象，甚至將分離器自身燒壞;保溫材料熱慣性大，導致啟停機時間長，負荷變化適應能力低;自身體積大，密封和膨脹系統復雜，不利于CFB鍋爐大型化等。
圖2所示機組于1991年投運，過熱汽溫510℃，汽壓10.6 MPa。鍋爐以嚴密膜式水冷壁作為爐膛的隔離墻。為了保證更好的混合，減小下部爐膛的橫斷面積，下部爐膛的截面積設計按滿負荷時煙氣流速6 m/s進行。從下部爐膛管子表面到上部圓錐體的一段，覆蓋高傳熱耐火材料。一次除塵為撞擊式分離，由交錯排列分布的槽形部件組成，故亦稱槽形分離器。它們被懸掛在爐頂，對煙氣和固體顆粒的通道形成迷宮封(如圖3)。有2排一次除塵器布置在水平煙道入口前的爐膛中，收集來的灰粒沿后墻返回爐膛如圖2所示。由水平煙道中另一排分離器，收集固體顆粒進入灰斗，并經4個J閥返回下部爐膛。
撞擊式分離器宜用于揮發分較低的煤種和粒徑分布偏大的入爐煤。用槽形分離器配合多管式除塵器，與旋風分離器相比較，除結構上可降低CFB鍋爐高度外，還有如下優點：
a.槽形分離器組的阻力小，風壓損失較小，下部爐膛的氣流擴散密度甚低，風壓可降低25%，經計算，300 t/h的CFB鍋爐(風機占鍋爐廠用電的60%)，僅此一項措施可降低鍋爐廠用電15%。
b.爐膛內的顆粒分離，強化了顆粒內部的再循環，促使沿爐膛高度的濃度變化較均勻。
c.這種分離器的結構適宜于采用新的耐火材料，能增加分離器的壽命，且由于新材料的熱容量小，對加速啟停爐和負荷變化的反應有利。
d.能捕捉粒徑小的顆粒，起到改善爐膛的熱交換、燃燒條件和吸附劑充分利用的作用。
使用上述槽形分離器加多管式除塵器的2臺美國拔伯葛—威爾考克斯公司的CFB鍋爐，經2 a運行良好。在合理的煙速下無磨損、無嚴重積灰現象;多管式除塵器除塵效率達99.5%;耐火材料除分隔墻壁有局部磨損外，其余部分無明顯磨損，是一項成功的改進。
1.4 灰渣物理顯熱的利用
國外的CFB鍋爐多采用外置式灰熱交換器，以回收灰渣的物理熱，并對負荷及床溫進行快速控制和調節。例如德國ABB/CE公司與魯齊公司共同生產的47臺CFB鍋爐都有外置式熱交換器，簡稱FBHE。從分離器下來的循環灰溫高達899℃，F(xiàn)B-HE內設有蒸發受熱面、過熱器和再熱器等，充分利用了高溫灰的熱能。因受熱面埋在流動的熱灰之中，故熱灰對管束傳熱系數高。國產CFB鍋爐由于多種原因未設計外置式灰熱交換器，故無上述功能。內江高壩發電廠從芬蘭能源工程公司引進的410 t/hCFB鍋爐，配有6套底灰渣冷卻裝置。底渣經壓縮空氣脈動控制的排灰管從爐底進入流化型冷渣器內，來自引風機出口的再循環冷煙氣在冷渣器內以0.5～1.0 m/s的速度流化渣料，進行氣固流化換熱，同時還預熱部分除氧水，回收底渣物理熱。換熱后的流化煙氣從冷渣器頂部進入爐膛，約300℃的底渣從冷渣器底部排入水冷絞龍。這套灰渣熱能的利用，筆者認為值得推薦。
2 入爐煤粒徑和干燥問題
2.1 煤粒粒徑
2.1.1 顆粒過大將會造成磨損面積擴大，磨損速度加快。浙江山乘縣熱電廠運行初期入爐煤粒徑為0～12 mm，水冷壁磨損每年達1～2 mm，旋風分離器嚴重磨損，除塵器效率顯著降低。
2.1.2 顆粒過大易造成床面結焦。入爐煤顆粒過大，再加上雜質混合將損壞風帽，使局部流化不良，局部床溫升高導致結焦。如再加上其它原因，如料層過厚、排渣不及時等則更容易結焦。燃用灰熔點較低的煤時，國產75 t/h CFB鍋爐曾發生過多起結焦事故，如項城熱電廠YG-75/5M型1號爐，在試運期間曾發生4次整個床面結成一體，焦塊堅硬，清理十分困難。
2.1.3 顆粒過大將使床溫偏低且不能滿負荷運行。例如山乘縣熱電廠和葫蘆島電廠的3臺75 t/h CFB鍋爐，入爐煤粒徑在0～15 mm，平均粒度3～5 mm，加之漏風嚴重，爐膛過?？諝庀禂?shù)高達1.15，是造成這些CFB鍋爐不能滿負荷運行的重要原因。
2.2 國外對入爐煤粒度的要求
歐洲大型CFB鍋爐入爐煤粒徑級配大多為：粒徑0.1 mm的煤小于10%;粒徑小于1.0 mm的煤小于60%;粒徑小于4.0 mm的煤小于95%;入爐煤粒徑不允許大于10 mm。有人認為入爐煤的粒徑要求和級配應與煤的揮發分有關，即：Vr+A=85%～90%，式中 Vr為入爐煤可燃基揮發分，%;A為粒徑小于1 mm的份額，%。
2.3 入爐煤的粒徑級配
CFB鍋爐入爐煤粒徑的合理級配是個比較復雜的問題，它與煤種、鍋爐結構、底爐料和循環倍率等有關。大粒徑的煤在濃相區漂浮停留時間較長，它們主要在濃相區燃燒;小粒徑的煤在濃相區迅速上升，多在爐膛中上部燃燒。循環倍率高的CFB鍋爐在濃相區燃燒份額少于循環倍率低的，故2者級配亦不同;揮發分高的煤易著火，在濃相區燃燒份額高于無煙煤。
我國CFB鍋爐要求將原煤制成0～8 mm或0～10 mm顆粒，但實際入爐煤的備制達不到這個要求，運行中尚含有大于10 mm的煤塊。我國CFB鍋爐大多采用煤粉爐原煤倉前的破碎機輸送系統，即破碎機加篩分和皮帶運輸機。這樣的系統當原煤潮濕時，入爐煤中大于10 mm的煤塊就更多了。這種系統必須加以改進，才能適用于CFB鍋爐。
2.4 入爐煤的干燥
2.4.1 入爐煤制備機械的選擇。許多火電廠的來煤是顆粒較碎的混煤。
氣候干燥的地區，如原煤水分Wy<6%，可采用篩分—破碎—皮帶運輸系統，但Wy往往大于6%，尤其在南方多雨地區。潮濕的煤在一般振動篩上，網孔將被潮濕的細粉所堵塞。濕煤進入破碎機后，將在反擊板上結一層潮濕的粉煤層，降低機械破碎能力。嚴重時，濕煤能將整個破碎腔堵塞，導致轉子無法轉動。此時的入爐煤往往含有較多的粒徑大于10 mm的煤塊。較濕的成品煤入倉后，能在煤倉壁、下煤口、給煤絞籠、落煤管等處堆積堵塞，所以外水分大的煤應有干燥系統。
2.4.2 CFB鍋爐的干燥系統。按西安熱工研究所提出的發電煤分類(VAWST)，外水分Wy分為3級：小于8%為正常水分，Wy=8%～12%為高水分，大于12%為超水分。故筆者認為Wy≥8%的原煤都應裝有干燥系統。
美、俄等國多采用流態化技術來干燥原煤，他們的規模都很大，一般可干燥原煤100～200 t/h。采用燃油或天然氣的熱煙爐產生400～600℃的高溫氣體，脫水率ΔWy可達10%～20%。

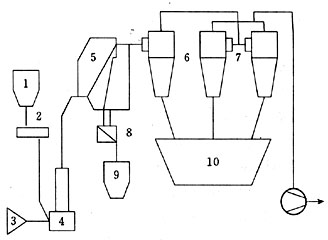

西安熱工研究所曾為舒蘭礦務局化工廠設計了1套錘擊式磨煤機，能生產0.2～2.0 mm粒徑的燃煤。錘擊磨為1300/944型切向進風式，設計出力10t/h，實際可達18 t/h。0～1 mm粒徑的份額占50%～70%(見圖4)。它與法國EM.H電廠的Lurgi型CFB鍋爐的入爐煤制備系統相似。這套設計的顆粒特性滿足CFB鍋爐ΔWy=10%的要求。設計制煤電耗率為6 kW·h/t，舒蘭廠實測≤3.5 kW·h/t。
西安熱工研究所與清華大學為220 t/h CFB鍋爐提出的錘擊式破碎機、熱風分選干燥、負壓氣力輸送的燃煤制備系統與圖4相似。經初破碎小于30mm的原煤，由進煤管進入分選干燥管。不同粒徑的煤粒將以各自沉降速度Vo下落。經試驗，分選干燥管的煤粒將被高溫氣流預分選。設熱風速V1≥8 m/s，則原煤中小于6 mm粒徑的煤粒被熱風托起上升，大粒徑的煤進入錘擊磨，破碎后合格的煤粒又被熱風托起上升。此系統分選和干燥同時進行，破碎機內不存在濕煤粘結，粒徑合格的成品煤送入成品煤倉。
2.5 琴弦式振動篩
對于小型CFB鍋爐可采用山乘縣熱電廠的自定中心琴弦式振動篩。該廠原煤Wy高達15%，使用琴弦式振動篩，毋須預先干燥。
自定中心琴弦式振動篩主要由篩箱、撓性吊架和驅動機構組成。篩箱有2層篩網，上層為錳鋼板板篩，下層為不銹鋼絲的琴弦篩。整個篩網箱作橢圓振動，經破碎的煤在鋼板篩上作第1次篩分，篩下物落到下層琴弦網上，沖擊琴弦產生振動，作第2次篩分。通過調整琴弦間距，可以控制煤的粒度，調整琴弦的弛度，可改變琴弦的振動頻率。由于琴弦的振動，物料不會在琴弦上粘結。
琴弦振動篩出力可達120 t/h，目前尚有揚塵等環保問題有待解決。
